Visão geral / características principais
Novo modelo 2 fios da Hikvision promete revolucionar o mercado com a sua tecnologia e design inovador

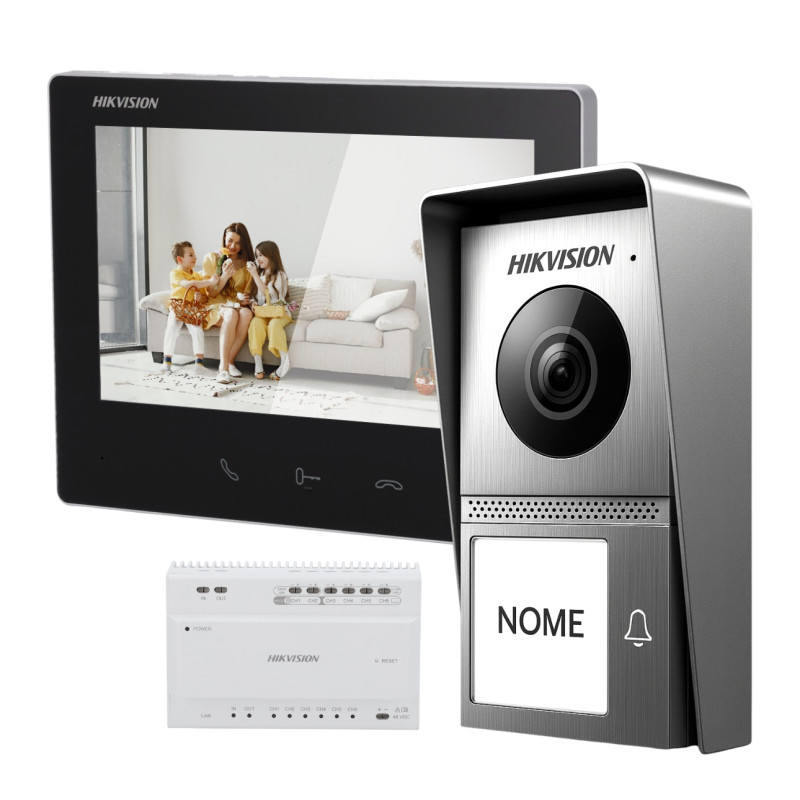

- O kit é parte da linha 2 fios HD villa kit da Hikvision — comunicação por apenas 2 fios entre estação de porta e monitor interno.
- Imagem de 2 MP (Full HD) para a estação externa.
- Interface “plug & play” para instalação simplificada.
- Capa para a chuva incluída
- A estação externa (entrada) possui proteção contra intempéries e vandalismo: IP65 (resistência à água/poeira) e IK08 (resistência mecânica).
- O monitor interno é de 7 polegadas com tela tátil (touch) e interface amigável.
- Suporte a controle remoto da porta via app / controle externo.
- Leitor de Cartões/Tag MF
- App Móvel: Hik connect;
Especificações técnicas
Estação de porta / unidade externa
| Parâmetro |
Valor / detalhe |
| Sistema operacional / hardware |
Sistema embarcado Linux; ROM: 4?GB; RAM: 256MB |
| Vídeo |
Resolução: 2 MP
Lente: única
Iluminação suplementar: LED IR (baixa luminosidade)
WDR (Wide Dynamic Range): suporte
Campo de visão (FOV): horizontal ~?135°, vertical ~?85°
Compressão de vídeo: H.265 |
| Áudio |
Microfone embutido omnidirecional
Alto-falante embutido
Compressão de áudio: G.711 U, G.726, taxa de bits 64 kbps
Supressão de ruído / cancelamento de eco: suportado |
| Capacidade / extensão |
Máximo de estações internas conectáveis: até 400 unidades internas
Capacidade de sub?estações externas (secundárias): 16 |
| Rede / conectividade |
Comunicação via interface de 2 fios (10/100 Mbps adaptativo sobre o par de fios)
Wi-Fi: apenas no modo AP para configuração (ou seja, não para operação normal) |
| Interfaces / entradas / saídas |
RS-485: 1 canal
Controle de fechadura: 2 saídas (1 relé, até 30 V DC / 2 A; 1 pulso DC 20?V 4A, 300?mA de sustentação, resistência até ~?30??)
Botão de saída (exit): 1 entrada
Contacto de porta (door contact): 1 entrada
Entradas de alarme: 2 (podem suportar botão de saída ou contato de porta)
TAMPer (detecção de abertura / violação): 1
Porta de debug: 1
DIP switches: 6 DIP (decimal) para configuração |
| Alimentação / consumo |
Alimentação padrão: 48?V DC (via distributor) ou 12?V DC de entrada alternada
Consumo máximo: ??6?W |
| Condições ambientais |
Temperatura de operação: –40?°C até +60?°C
Umidade de operação: 10?% a 90?% (sem condensação) |
| Dimensões / instalação |
Dimensões: 165 × 95 × 25 mm
Montagem: sobreposta (surface mount) |
| Proteções / robustez |
Grau de proteção: IP65 (resistente a água e poeira)
Resistência a impacto (vandalismo): IK08 |
| Idiomas suportados |
Diversos idiomas (incluindo Português) |
Monitor interno / unidade interna
| Parâmetro |
Valor / detalhe |
| Sistema / hardware |
Linux embarcado; RAM: 32?MB; ROM: 128?MB |
| Tela / interface |
Tipo: TFT colorido
Tamanho: 7 polegadas
Resolução: 1024 × 600 px
Interface de operação: touchscreen capacitivo |
| Vídeo |
Compressão de vídeo para transmissão interna / exibição: (herda dos parâmetros do sistema) |
| Áudio |
Microfone interno embutido
Alto-falante interno embutido
Compressão de áudio: G.711 U / G.711 A (64 kbps)
Cancelamento de eco / supressão de ruído: suportado |
| Capacidade / memória |
Capacidade para armazenar até ~?200 imagens capturadas via cartão TF (microSD)
Capacidade para conectar extensões internas adicionais: até 3 |
| Rede / conectividade |
Comunicação via interface de 2 fios (linha principal)
Suporte Wi-Fi: 2,4 GHz (802.11 b/g/n)
Protocolos suportados: TCP/IP, SIP, RTSP |
| Interfaces adicionais |
Porta RS-485: — (não aplicável)
Entrada de alarme: 1 canal
Saída de alarme: (não aplicável ou não usada)
Suporte a cartão microSD (TF): até 128?GB (SD 2.0 ou versão inferior)
USB: não aplicável (não utilizada)
Conexões de 2 fios: 2 (uma entrada, uma saída) para cascata ou ligação adicional
DIP switches: 5 decimais + 4 binários para configuração local |
| Alimentação / consumo |
Remotamente alimentado via 2 fios pela fonte do sistema (por exemplo, distribuidor) com tensão de 48?V DC
Consumo máximo: ? 5 W |
| Condições ambientais |
Temperatura de operação: –10?°C até +50?°C
Umidade de operação: 10?% a 90?% (sem condensação) |
| Dimensões / instalação |
Dimensões: 190,2 × 138,2 × 20 mm
Montagem: sobreposta / embutida (dependendo da configuração) |
Distribuidor / módulo de vídeo-Áudio (se aplicável)
O kit também contempla (ou pode usar) um distribuidor de vídeo e áudio (“Video Audio Distributor”) para facilitar a ligação em cascata ou distribuição para múltiplos monitores / estações.
| Parâmetro |
Valor / detalhe |
| Tensão de alimentação |
48?V DC |
| Consumo / capacidade |
Cada canal menor que 30 W; total máximo ~?30 W |
| Temperatura de operação |
–10?°C a +50?°C (algumas fontes indicam faixa restrita) |
| Umidade |
10?% a 90?% sem condensação |
| Dimensões e montagem |
143,7 × 92,4 × 65,9 mm; montagem em trilho DIN (DIN rail) |
