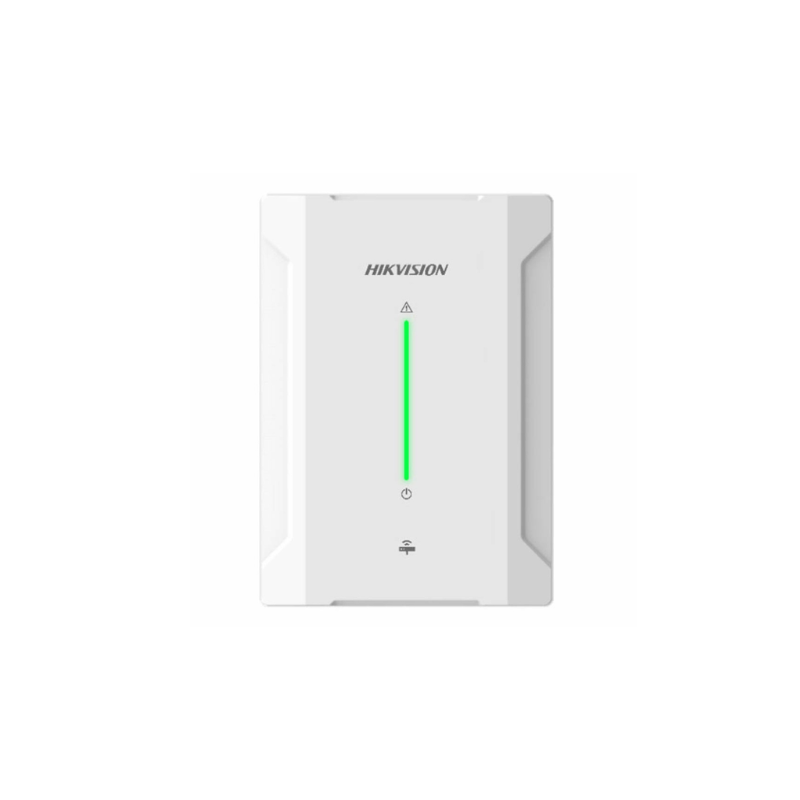

Expansor Hikvision de relés de bus com fio de 4 vias AX-Hybrid - DS-PM501R4

O Hikvision DS-PM501R4 é um módulo expansor de relés de barramento com fio, concebido para ser utilizado em sistemas de alarme da série AX HYBRID PRO da Hikvision. Este módulo permite acrescentar funcionalidades de controlo e automação a instalações de segurança, oferecendo saídas de relé adicionais e ampliando a flexibilidade do sistema principal.

Função e Utilização

• É um expansor de relés de barramento com fio que liga ao barramento (bus) do painel de alarme para fornecer saídas de controlo adicionais.

• As saídas de relé permitem ativar ou controlar dispositivos externos conforme lógica ou cenários definidos no sistema, como sirene, iluminação, portões automáticos, atuadores ou outros equipamentos auxiliares.

• Pode ser usado em contextos residenciais e comerciais, especialmente quando a instalação requer automatizações mais avançadas ou controlos externos além das funcionalidades padrão do painel de alarme.

Características Técnicas Principais

Saídas de Relé

• Possui 4 saídas de relé SPDT (comum, normalmente aberto e normalmente fechado).

• Cada saída de relé suporta cargas de até 16 A a 24 V DC ou 16 A a 250 V AC, permitindo ligar e comandar dispositivos com requisitos de potência médios.

Barramento e Comunicação

• Utiliza tecnologia de barramento Half-Duplex RS-485, assegurando comunicação bidirecional fiável com o painel principal.

• Inclui extender de barramento integrado, que aumenta a distância de comunicação e estabilidade da rede de módulos ligados ao painel, facilitando instalações em áreas maiores.

Alimentação

• Recebe alimentação diretamente pelo barramento, com tensão nominal de 12 V DC (funcionando entre 9 V e 16 V DC).

• O consumo em repouso ronda 200 mA a 12 V DC, com um máximo de cerca de 300 mA sob carga.

Instalação e Ambiente

• O módulo foi pensado para instalação em parede (montagem vertical), com cabos de ligação destinados ao barramento e aos dispositivos que vai controlar.

• A construção inclui proteções anti-saboteamento (tamper) na parte frontal e traseira, alertando o sistema caso alguém tente abrir ou interferir com o módulo fisicamente.

• Ambiente de funcionamento: interior, com temperatura entre aproximadamente -10 °C e +50 °C e humidade relativa entre 10 % e 90 % (sem condensação), adequado para a maioria dos espaços técnicos ou comerciais interiores.

Dimensões e Construção

• Dimensões: aproximadamente 110 mm (largura) × 155 mm (altura) × 31 mm (profundidade).

• Peso: cerca de 272 g, compacta e leve.

• A carcaça é concebida de forma a facilitar a montagem e integração com cabos de barramento e cabos de saída para os dispositivos controlados.
