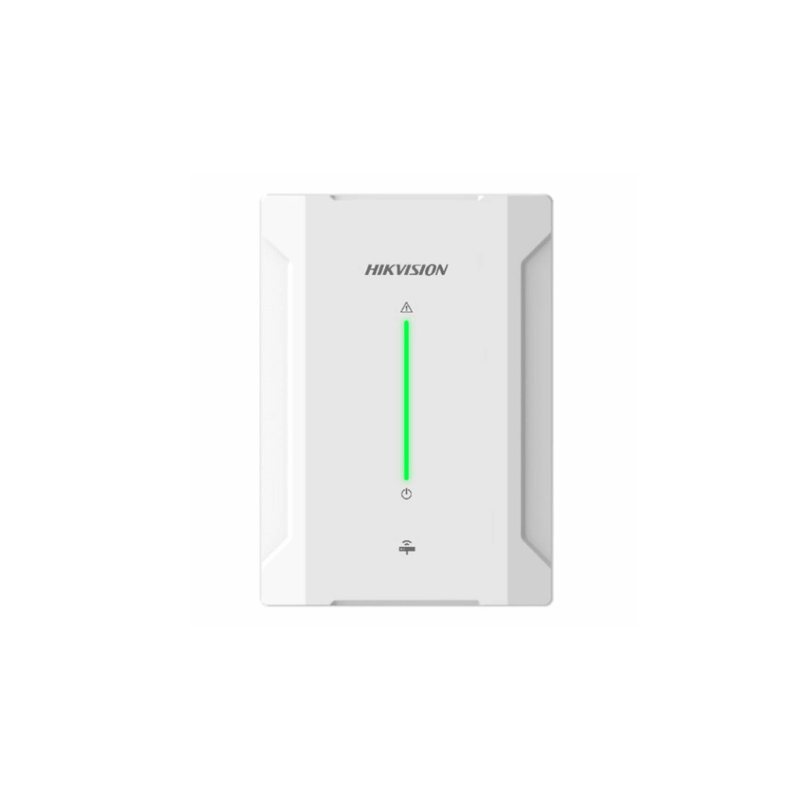

Expansor Hikvision de entradas com fio - DS-PM501Z8T4

O DS-PM501Z8T4 é um módulo expansor de zonas com fio concebido para ampliar as capacidades de detecção e controlo dos painéis de alarme da linha AX HYBRID PRO da Hikvision. Funciona como um acessório a ligar ao barramento (bus) principal do sistema, permitindo adicionar mais sensores e funcionalidades sem necessidade de complicar toda a instalação.

Função Principal

Este módulo serve para acrescentar entradas e saídas a um painel de alarme existente, aumentando o número de pontos de detecção e de controlos programáveis. É ideal para instalações residenciais ou comerciais que exigem cobertura de mais zonas (p. ex., portas, janelas, movimento, etc.) ou integração com dispositivos externos.

Entradas e Saídas

• 8 entradas de zona com fio: permitem ligar sensores de intrusão adicionais (detetores de movimento, contactos magnéticos, etc.).

• 4 saídas programáveis (PGM): destas 8 zonas, 4 podem ser configuradas como saídas PGM para controlar dispositivos externos (ex.: luzes, sirenes, relés) conforme lógica definida no sistema.

• 1 saída de alimentação AUX: fornece energia auxiliar de 12 V DC até 500 mA, útil para alimentar diretamente sensores ou pequenos dispositivos ligados ao módulo.

Comunicação e Barramento

• O DS-PM501Z8T4 liga-se ao painel principal através de tecnologia de barramento Half-Duplex RS-485, garantindo comunicação estável entre módulos.

• Possui extensor de barramento integrado, o que permite alargar a distância de ligação entre o painel e este módulo, oferecendo mais flexibilidade na distribuição dos cabos e sensores numa instalação maior.

Energia e Consumo

• Alimentação típica é 12 V DC (tensão fornecida pelo barramento, variando entre 9 V e 16 V DC) sem necessidade de fonte externa dedicada.

• Consumo em repouso e em operação é reduzido, ajudando a manter a eficiência energética do sistema.

Instalação e Ambiente

• O módulo foi concebido para montagem em parede, facilitando a integração física com o painel e demais módulos.

• Temperatura de funcionamento típica situa-se entre cerca de -10 °C e +50 °C, com humidade relativa até 90 % sem condensação, adequado para ambientes interiores.

• Inclui detecção anti-sabotagem (tamper) na frente e traseira, que alerta o sistema se a caixa for aberta ou removida indevidamente.

Aplicações Típicas

Este módulo é muito útil em situações como:

• Expansão de sistemas de alarme residenciais, quando existem muitos pontos a monitorizar.

• Instalações comerciais ou de grande dimensão (lojas, escritórios, pequenas empresas) onde são necessários mais sensores ou controlos programáveis.

• Integração com sensores de terceiros com fio, já que suporta uma ampla variedade de detetores com fio.

Resumo das Principais Especificações

• Zonas de detecção: 8 entradas com fio

• Saídas PGM: 4 programáveis (Z5-Z8)

• Barramento: RS-485 com extensor integrado

• Alimentação auxiliar: 12 V DC até 500 mA

• Montagem: parede

• Ambiente: interior

• Anti-sabotagem: sensor tamper frente e verso

• dimensões físicas do módulo Hikvision DS?PM501Z8T4 são aproximadamente:

  110 mm (largura) × 155 mm (altura) × 31 mm (profundidade) — ou seja, cerca de 11 cm × 15,5 cm × 3,1 cm, um módulo relativamente compacto para montagem em parede numa instalação de alarme.
