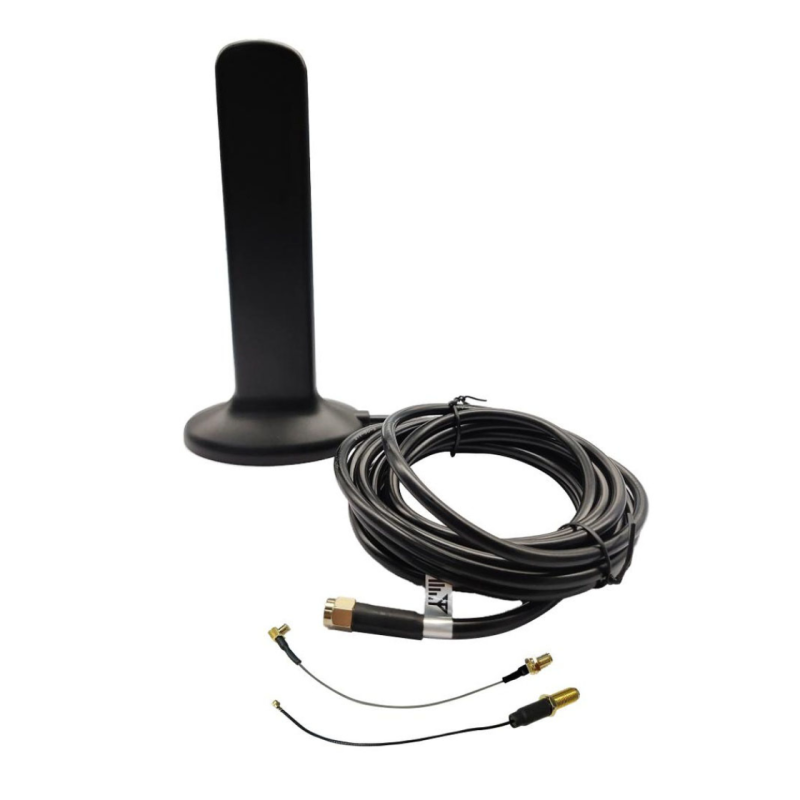

Antena externa AXPRO AX-Hybrid 3m - DS-PT061

 Especificações Técnicas Principais

Frequência e Tipo de Operação

• Frequência principal de funcionamento: 868 MHz (compatível com centrais AX PRO Ultra).

• Faixa de frequências abrangida pelo elemento antena:

  • 698 – 960 MHz – permite que a antena capte e transmita dentro de uma banda mais ampla, o que favorece a receção de sinal em diferentes condições.

  • 1710 – 2700 MHz – uma banda secundária de abrangência que pode beneficiar sistemas que operem em frequências adjacentes ou em situações de interferência.

Esta dupla banda não significa que o sistema funcione em todas estas frequências simultaneamente, mas sim que a antena tem capacidade física para operar eficientemente dentro dessas janelas de frequência, aumentando a flexibilidade operativa e robustez do sinal.

Cabos e Construção

• Comprimento do cabo: 3 metros — proporciona flexibilidade na instalação, permitindo posicionar a antena no ponto com melhor receção (por exemplo, num ponto elevado ou zona sem obstáculos físicos significativos).

• Conectores (típicos): Usualmente SMA ou MCX (dependendo do equipamento e adaptadores necessários) — conectam-se diretamente à porta de antena da central ou módulo de receção.

• Material de construção: Corpo em plástico resistente (geralmente ABS, para maior durabilidade), adequado a ambientes interiores e exteriores conforme montagem escolhida.

• Cor: Preto, acabamento discreto para montagem exterior ou interior.

Montagem e Instalação

A antena foi projetada para ser fixada externamente ou num ponto elevado, reduzindo perdas de sinal causadas por paredes, estruturas metálicas ou obstáculos.

Opções de instalação típicas:

• Montagem em parede ou suporte metálico – pode usar suportes ou bases magnéticas conforme as necessidades de instalação.

• Posicionamento elevado (telhado/loft) – maximiza a transmissão e receção mais limpa de sinais.

Ao posicionar a antena, é importante minimizar a presença de objetos metálicos diretamente entre a antena e os dispositivos sem fios, pois isso pode atenuar o sinal.

Compatibilidade e Utilização

• Compatibilidade principal: Projetada para funcionar com a central de alarme AX PRO Ultra (868 MHz), melhorando a receção do sinal da rede sem fios.

• Pode também ser usada com outras centrais e módulos compatíveis com bandas de 868 MHz dentro do ecossistema Hikvision AX-Hybrid ou similar, desde que ofereçam porta de antena externa.

Funções principais no sistema de alarme:

Aumentar a cobertura do sinal sem fios
Reduzir zonas de sinal fraco ou “pontos mortos”
Melhorar a estabilidade de comunicação entre a central e dispositivos sem fios
Permitir maior fiabilidade mesmo em ambientes complexos (paredes grossas, interferências)

Recomendações Técnicas

• Verifica sempre que o conector da antena corresponde ao tipo utilizado pelo módulo/central.

• Evita instalações próximas de equipamentos que causem interferência (grandes motores, cabos elétricos sem blindagem, etc.).

• Um cabo demasiado longo pode introduzir alguma atenuação; 3 m é um bom compromisso entre flexibilidade de colocação e eficiência de receção.
